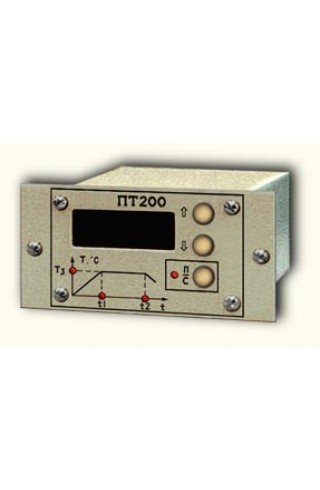

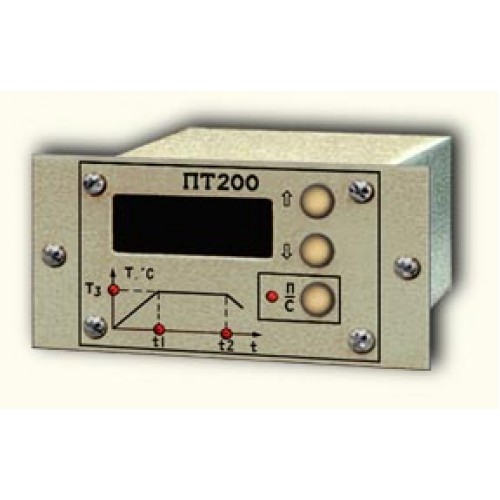

предназначены для программного регулирования температуры в электрических печах сопротивления и других объектах. Измерение и регулирование температуры осуществляются по одному каналу, а датчиками служат термопреобразователи типов ТХК, ТХА, ТПП, ТПР и ТВР. При приобретении приборов ПТ200-02, ПТ200-08 и ПТ200-20.08 необходимо заранее указывать тип термопреобразователя. В ПТ200-20 градуировки всех датчиков записаны в энергонезависимую память, и прибор может работать с любым из них. Имеется автоматическая компенсация термо э.д.с. холодного спая термопар и гальваническое разделение входных и выходных цепей прибора. Программный задатчик имеет дискретность задания по температуре 1°С и по времени 1 минуту, а максимальная длительность участка 55 часов для ПТ200-08, либо бесконечность для остальных моделей. Эффективная система диагностики неисправностей и защиты позволяет практически полностью исключить возможность перегрева электропечи вследствие внутреннего отказа прибора и обрыва датчика. Максимальная температура объекта регулирования, при превышении которой должна срабатывать защита, в приборе ПТ200-08 указывается при заказе, а в остальных моделей устанавливается потребителем и может быть изменена.
При срабатывании защиты размыкаются контакты внутреннего реле, связанные с пусковой аппаратурой, и одновременно происходит отключение силовых тиристоров. Управление силовыми приборами, тиристорами или симисторами, осуществляется непосредственно, без промежуточных усилителей. Простота программирования, высококонтрастная цифровая светодиодная индикация, удобная 3-х кнопочная клавиатура, подключение на разъемах делают регуляторы удобными в эксплуатации и не требующими специальных навыков. Корпусы регуляторов металлические, рассчитанные на щитовой утопленный монтаж на вертикальной плоскости.
| Модель | Количество участков программы | Способ регулирования | Ограничение температуры | Габариты, мм | |
| Указать при заказе | Выбрать при програм- мировании | ||||
| О Д Н О Ф А З Н Ы Е | 80×110×48 | ||||
| ПТ200-02 | 2 - разогрев и выдержка | ШИМ, ФИМ, 2П | ● | ||
| ПТ200-02У | 2 - разогрев и выдержка | ФИМ, ограничение мощности от 10% до 100% | ● | ||
| ПТ200-08 | 8 - участки №№2, 4, 6, 8 - только выдержка | ШИМ, ФИМ | ● | ||
| ПТ200-20.8 | 8 - участки с произвольным наклоном | ШИМ, ФИМ ограничение мощности от 1 до 100% | ● | ||
| ПТ200-20 | 20 - участки с произвольным наклоном | ШИМ, ФИМ ограничение мощности от 1 до 100% | ● | ||
| Т Р Е Х Ф А З Н Ы Е | |||||
| ПТ200-02-3Ф | 2 - разогрев и выдержка | ШИМ | ● | ||
| ПТ200-08-3Ф | 8 - участки №№2, 4, 6, 8 - только выдержка | ШИМ | ● | ||
| ПТ200-20 | 20 - участки с произвольным наклоном | ШИМ | ● | ||
